    内燃改装叉车秤组成结构

    2020-02-20 12:46:12  来源:佳禾衡器
    内燃改装叉车秤组成结构

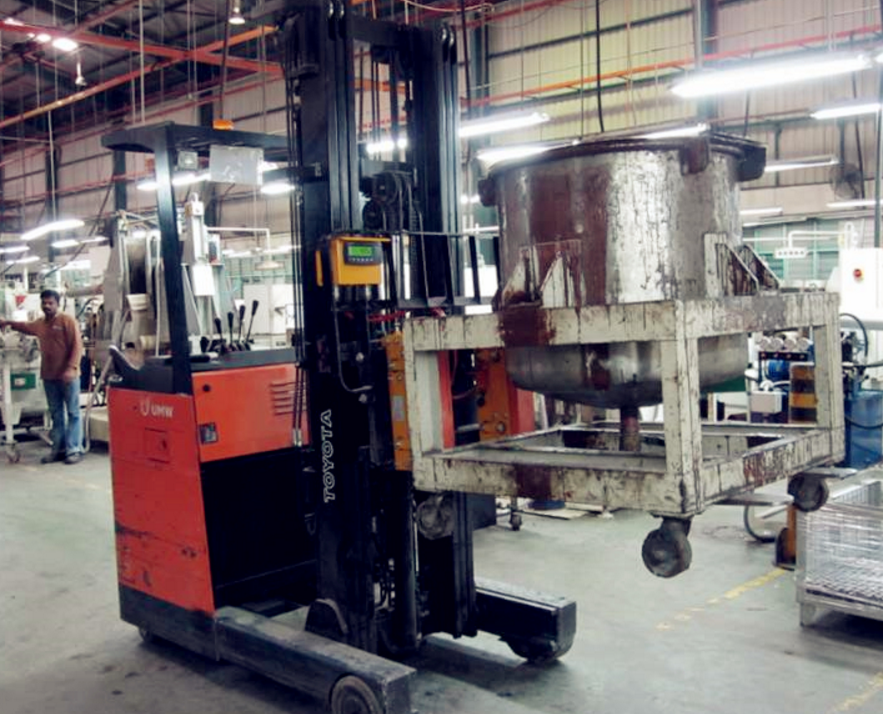

    内燃改装叉车秤是安装在内燃机叉车上得一款计量设备,当货物放在货叉上时,通过测量举起货物的压力大小从而得到一个精确数值,油压传感器把压力信号转换为电子信号,经过高精度AD转换,并显示在仪表上。测量重量的误差为±0.1%,安装方便,使用简单。
    内燃叉车秤组成:
    1、一对叉臂左右各一条、共两条为一套;传感器数量为4只,采用剪砌梁的传感器,单只量程为1吨。【红线为电源正极+、黑线为电源负极—、绿线为信号输出正极+、白线为信号输出负极—、黄线为屏蔽环线】
    2、接线盒外壳为ABS工程塑料抗腐蚀抗老化,采用五线制的,【+EXE为电源正极、+SIG为信号输出正极、SHIE为屏蔽环线、-SIG为信号输出负极、-EXE为电源负极】
    3、传感器与接线盒连接方法;红线与+EXE、黑线与-EXE、绿线与+SIG、白线与-SIG、黄线与SHIE。
    4、无线接发器接发信号距离为0-30米;内置2200毫安锂电池、工作时间为12-24小时;额定电压为3.8V;充电电源为5V、充电器工作电源为220VAC 49Hz~51Hz。
    5、称重显示器内置版本采用1.06板,屏幕采用节能LED数码管,有累计、去皮、置零等等功能具体参数请祥情仪表说明书。
    6、一套叉臂分左右两个为一套,一套叉臂承载量程为1-3吨,叉臂厚度为40mm、传感器内置叉车
    18mm,传感器厚度为23mm,叉套承载板10mm、叉套厚度为6mm;叉臂整体外部厚度61mm。
    7、叉罩整体长度1220mm,宽度155mm,厚度61mm。
